BIGTREETECH KMS PCB Kit

BTT KMS PCB Kit to wydajny, modułowy zestaw sterujący do wielokolorowych systemów drukujących. Opracowany we współpracy z projektami open source KMS i Happy Hare, zestaw umożliwia bezproblemową integrację typu plug-and-play z istniejącymi konfiguracjami wielomateriałowymi - w tym z systemami Happy Hare V3 i Type-B.

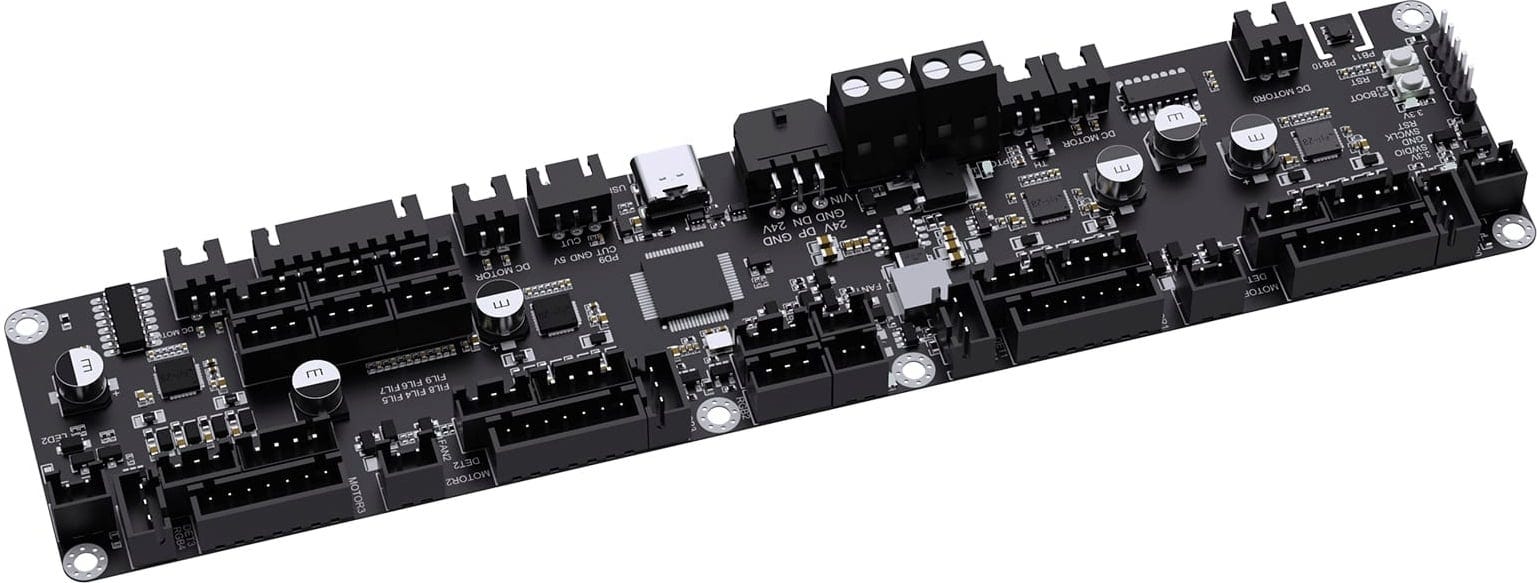

Precyzyjna kontrola dzięki STM32G0B1RET6

Zintegrowany 32-bitowy mikrokontroler STM32G0B1RET6 działa z częstotliwością 64 MHz i zapewnia:

• niezwykle dokładne zmiany kolorów i przejścia materiałów,
• szybki czas reakcji w czasie rzeczywistym,
• wysoką niezawodność działania,
• stabilną synchronizację wszystkich podłączonych modułów.

Zapewnia to pełną kontrolę nad urządzeniem wielokolorowym.

Modułowa konstrukcja plug-and-print

Zestaw opiera się na spójnym systemie modułowym, który zapewnia pełną elastyczność. Każdy moduł został zaprojektowany tak, aby można go było po prostu podłączyć - bez lutowania, bez konfiguracji, bez wysiłku.

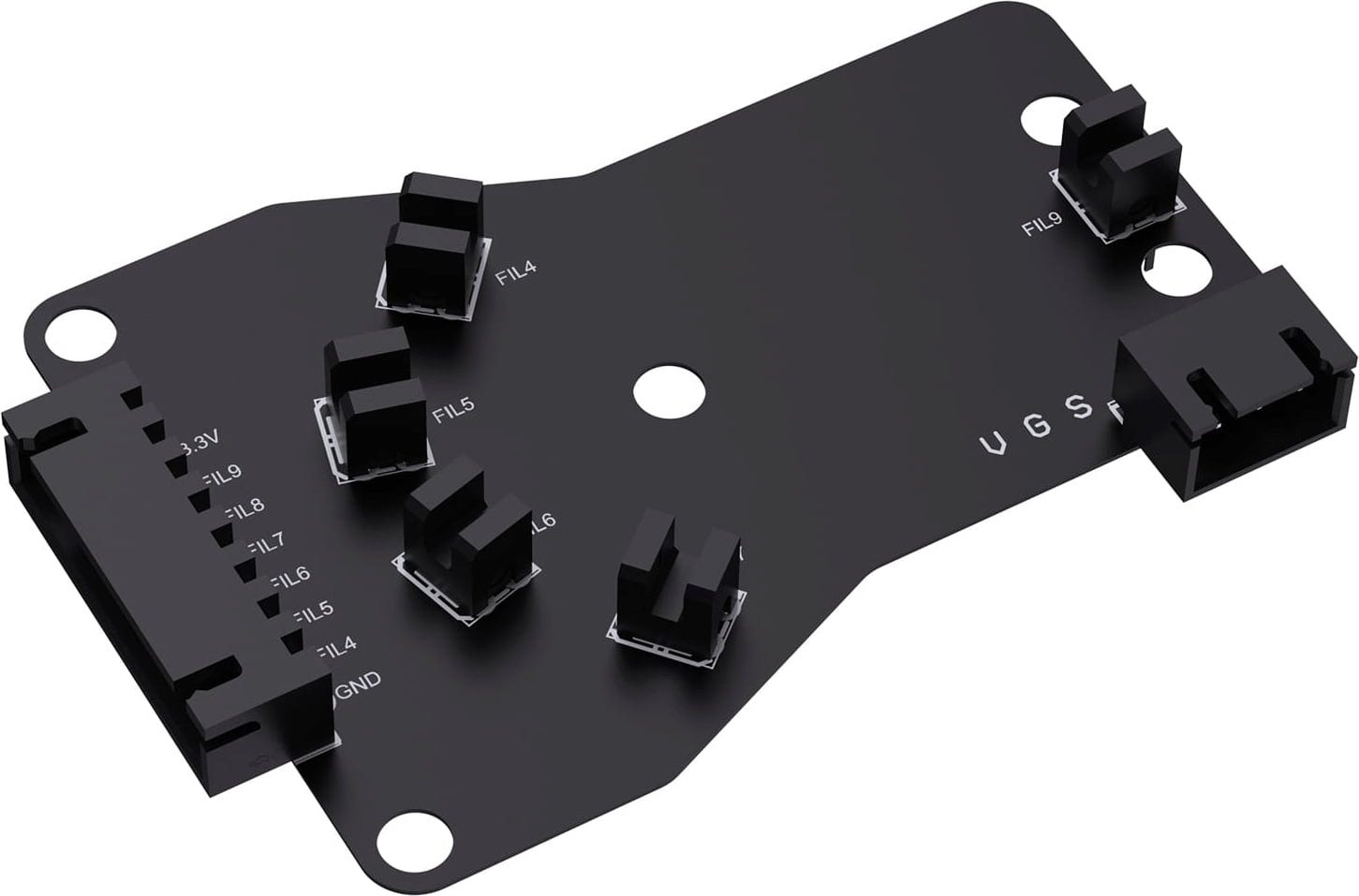

Rozszerzalny HUB dla większej liczby modułów

Chcesz więcej niż 4 lub 6 filamentów? Nie ma problemu. Rozszerzalny HUB umożliwia kaskadowanie, dzięki czemu można uzyskać 8, 12 lub 16 kanałów w zależności od konfiguracji. Dzięki temu system jest wszechstronny i można go rozbudowywać.

Większa stabilność dzięki redundancji

Aby zapewnić maksymalną kontrolę, zestaw oferuje rozszerzone funkcje bezpieczeństwa i redundancji:

• 6 + 6 portów krańcowych
• 4 + 4 porty sterownika

Niektóre porty mogą być używane alternatywnie w celu zbudowania architektury systemu odpornej na awarie. Jednoczesne podwójne użycie nie jest zapewnione, ale obsługiwane jest przełączanie/tworzenie kopii zapasowych.

Optymalne warunki drukowania przez cały czas

Zestaw PCB KMS zapewnia, że konfiguracja jest zawsze gotowa w najlepszych warunkach:

► Zintegrowany czujnik HTU21D: wysoce precyzyjny czujnik temperatury i wilgotności (±0,5 °C), który stale monitoruje wewnętrzne wartości środowiskowe. Utrzymuje to filament i komponenty w optymalnym stanie.

► Złącze NTC dla czujników zewnętrznych: port dla czujnika temperatury NTC 100K umożliwia rejestrowanie dodatkowych punktów pomiarowych - idealne rozwiązanie, jeśli chcesz mieć oko na niektóre moduły.

► Wydajne tranzystory MOSFET: obsługują podłączenie zewnętrznych modułów grzewczych do aktywnego suszenia filamentu. Redukuje to wilgoć, zapobiega blokadom i zwiększa niezawodność drukowania.

Maksymalna stabilność systemu

Ten zestaw został zaprojektowany tak, aby umożliwić niezmiennie stabilne, bezproblemowe zmiany kolorów:

► Zmniejszone zakłócenia sygnału: kable ekranujące z MX3.0 zapewniają czystą transmisję danych i zasilania - dla spójnych wielokolorowych wydruków bez przerw.

► Zintegrowana, innowacyjna konstrukcja czujnika: kodowanie odległości umożliwia precyzyjne wykrywanie filamentu i zapobiega fałszywym odczytom podczas zmiany materiału.

► Cztery sterowniki TMC2209 na pokładzie: niezwykle płynna, cicha praca silników ze stabilną kontrolą momentu obrotowego. Zapewnia to płynne ruchy wahadłowe i czyste zmiany filamentu.

► Niezawodne wyzwalanie z dwustopniowym buforem: optoelektroniczne przetwarzanie sygnału w całym łańcuchu zapewnia dokładne przechwytywanie i stabilne przesyłanie każdego polecenia.

Solidna ochrona - długotrwała wydajność

Zestaw PCB KMS opiera się na solidnej architekturze zabezpieczeń, która niezawodnie chroni wszystkie podzespoły elektroniczne:

► Zabezpieczenie przed odwrotną polaryzacją: wbudowane zabezpieczenie przed odwrotną polaryzacją zapobiega uszkodzeniom spowodowanym przez nieprawidłowo podłączone źródła napięcia. Oznacza to, że system pozostaje chroniony nawet w przypadku przypadkowych błędów w okablowaniu.

► Ochrona ESD: specjalne obwody ESD chronią wrażliwe komponenty przed wyładowaniami elektrostatycznymi, które mogą wystąpić podczas instalacji lub demontażu modułów.

Ta podwójna warstwa ochrony znacznie wydłuża żywotność całego systemu i zapewnia niezawodne działanie wielokolorowej konfiguracji nawet przy ciągłym użytkowaniu.

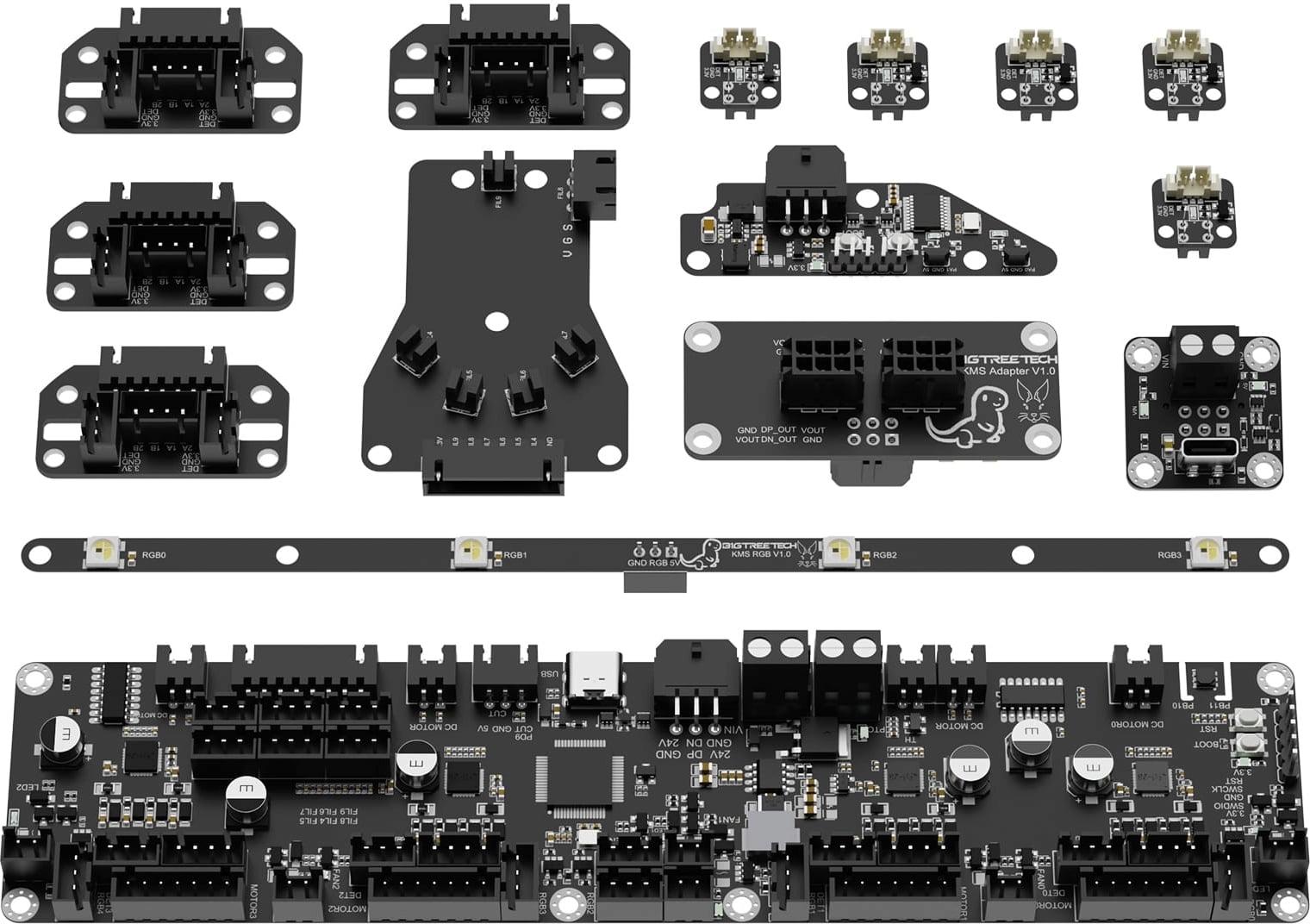

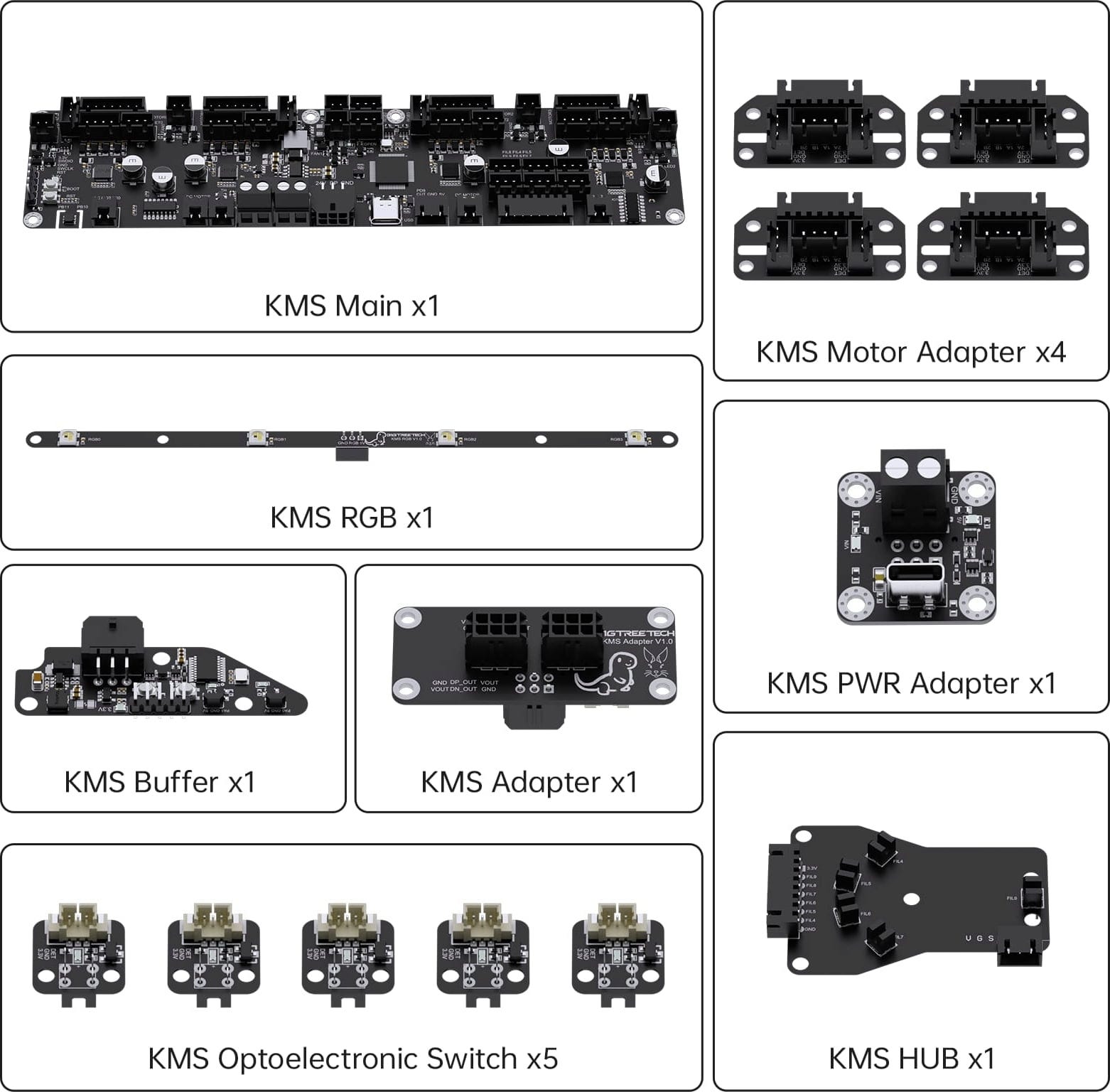

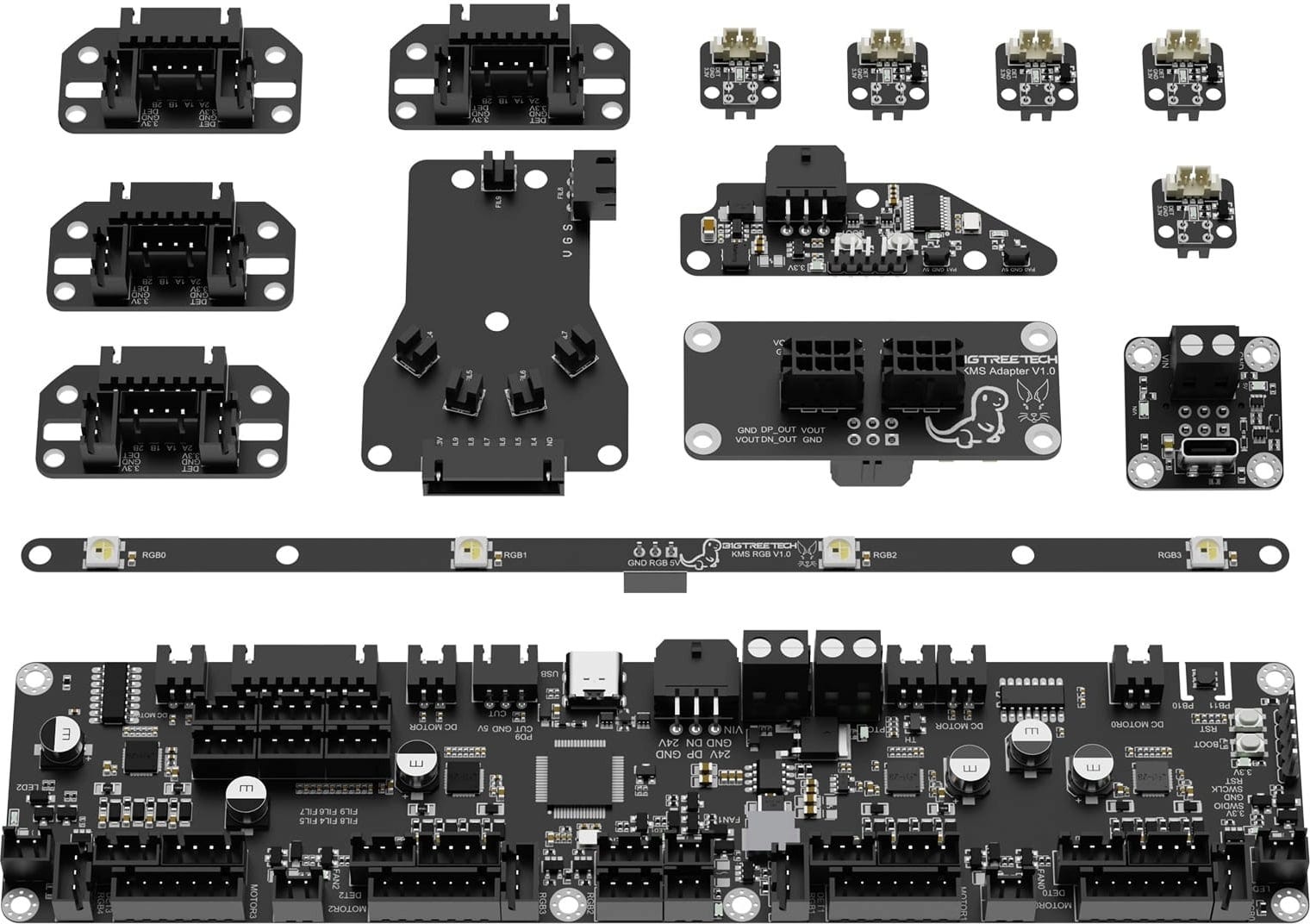

W zestawie:

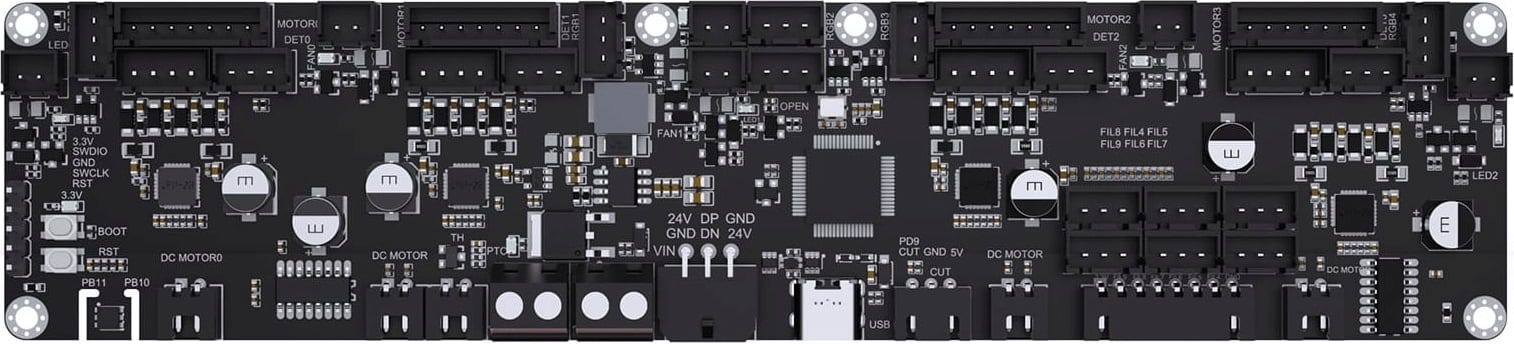

• Płyta główna KMS

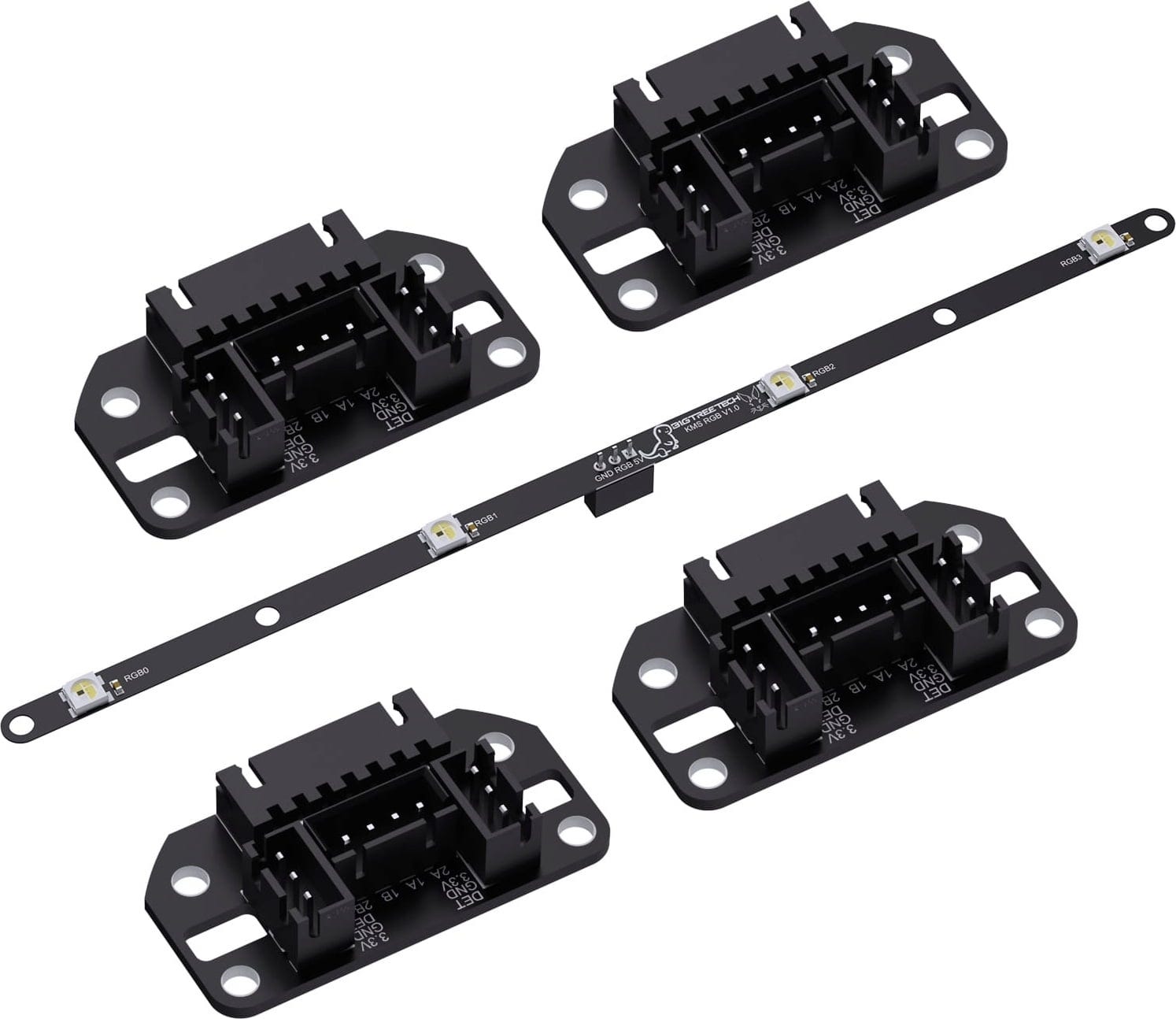

• 4 x adapter silnika KMS
• 1 x KMS RGB
• 1 x bufor KMS

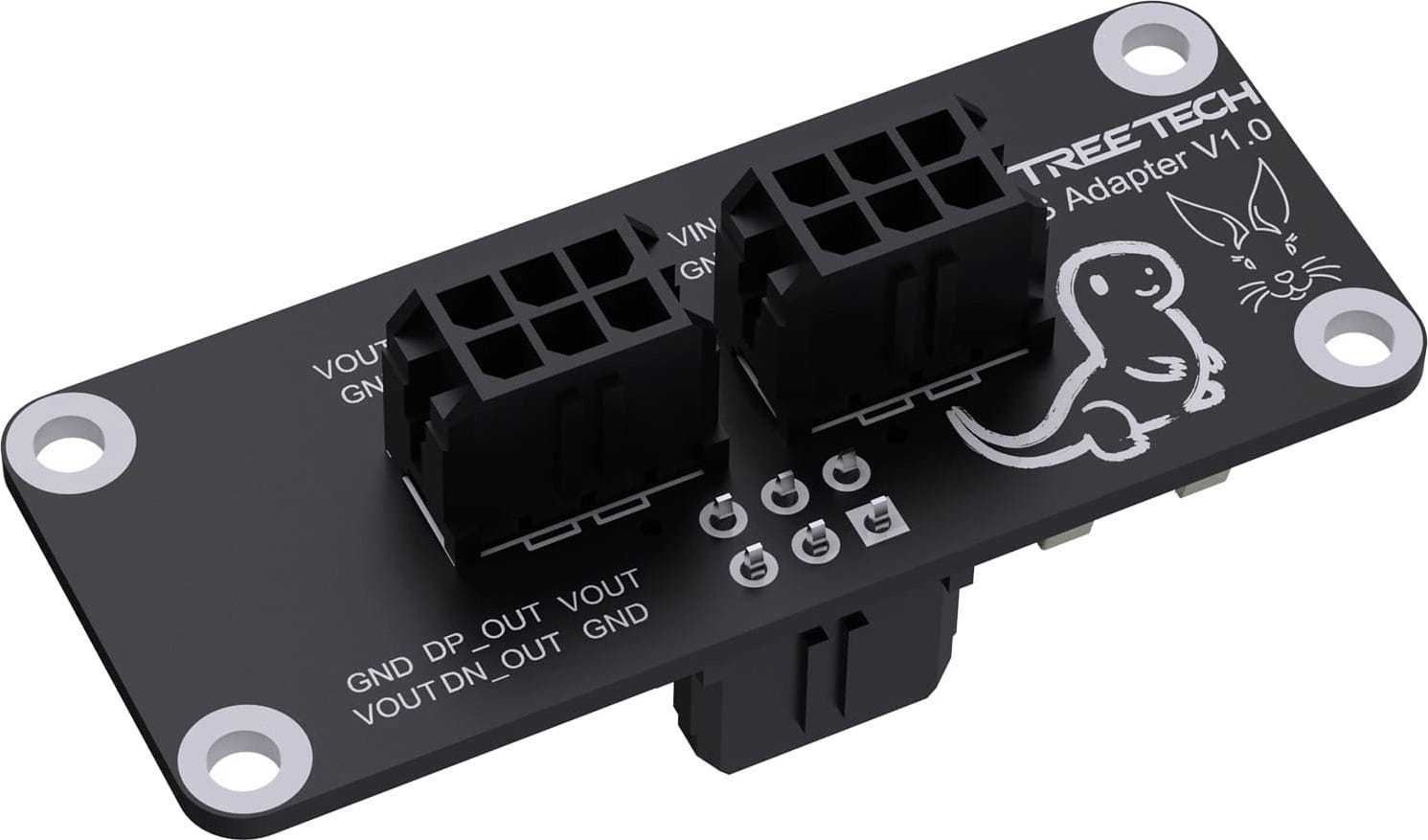

• 1 x adapter KMS
• 1 x adapter KMS PWR
• 1 x koncentrator KMS
• 1 x przełącznik optoelektroniczny KMS

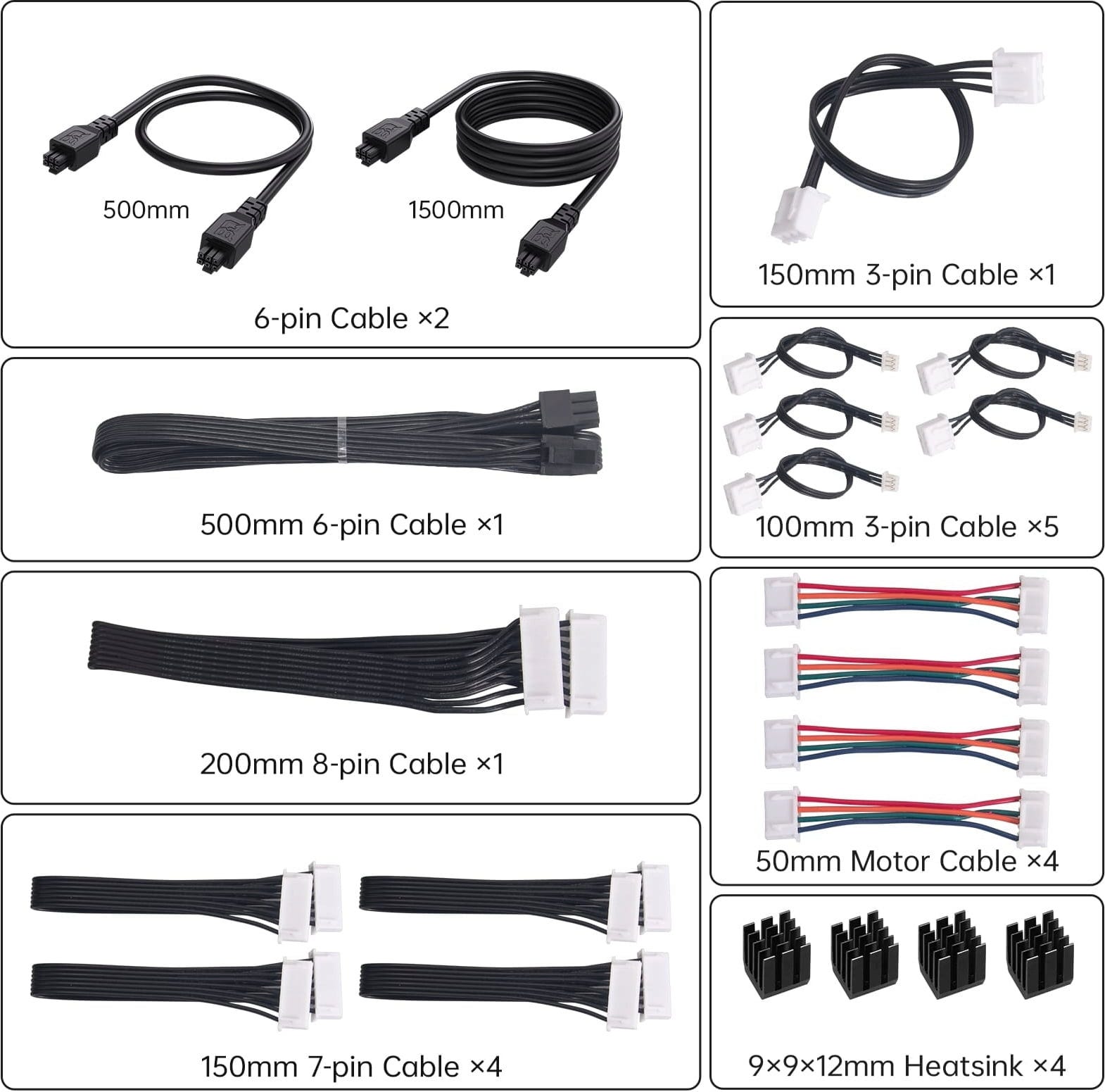

• 2 x kabel 6-stykowy, 500 mm, 1500 mm
• 1 x kabel 3-stykowy, 150 mm
• 1 x kabel 6-stykowy, 500 mm
• 5 x kabel 3-stykowy, 100 mm
• 1 x kabel 8-stykowy, 200 mm
• 4 x kabel silnika, 50 mm
• 4 x kabel 7-stykowy, 150 mm
• 4 x radiator, 9x9x12 mm

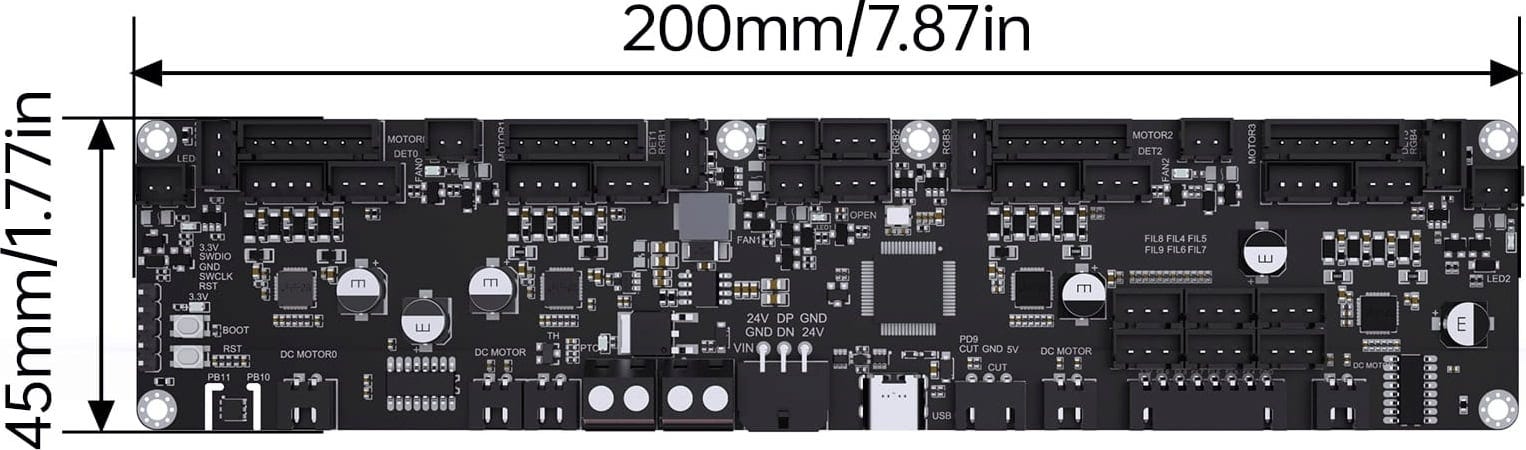

Dane techniczne:
