Bambu Lab AMS Hub, P1P, P1S, X1, X1C

Hub Bambu Lab AMS umożliwia rozbudowę systemu AMS z jednej jednostki AMS (4 kanały) do maksymalnie czterech jednostek AMS (16 kanałów). Zwiększa to szybkość uzupełniania zapasów w wielu jednostkach AMS i poprawia transmisję sygnału dzięki buforowanej redundancji.

Uwaga! Koncentrator AMS zawiera wszystkie niezbędne akcesoria do podłączenia dwóch (!) jednostek AMS do drukarki. Integracja dodatkowych jednostek AMS wymaga dodatkowych kabli magistrali i rurek PTFE. Do obsługi łącznie czterech jednostek AMS potrzebne są dwa dodatkowe 6-pinowe kable magistrali i dwa 2-metrowe rurki PTFE.

Wskazówka: Zintegrowany bufor drukarki domyślnie obsługuje tylko jedną jednostkę AMS. Użycie koncentratora AMS umożliwia podłączenie maksymalnie czterech jednostek AMS!

⇒ Wejście: 24 V 3 A

► Instalacja:

1. Zamontuj koncentrator AMS z tyłu drukarki, w miejscu bufora filamentu. Podłącz koncentrator AMS do drukarki za pomocą odpowiedniego 4-pinowego kabla Bambu Lab. Użyj 6-pinowego kabla Bambu Lab, aby podłączyć koncentrator AMS do pierwszego modułu AMS. Pozostałe moduły AMS należy również połączyć szeregowo za pomocą 6-pinowego kabla.
2. Użyj odpowiedniego wężyka PTFE, aby podłączyć koncentrator AMS do przyłącza powietrza z tyłu drukarki. Poprowadź wężyk PTFE między 4-pinowym złączem a uchwytem szpuli, aby zminimalizować opór.
3. Wybierz odpowiednią długość rurki PTFE, biorąc pod uwagę umiejscowienie drukarki i urządzeń AMS. Rurka powinna być jak najkrótsza i najprostsza, aby zmniejszyć opór podawania.

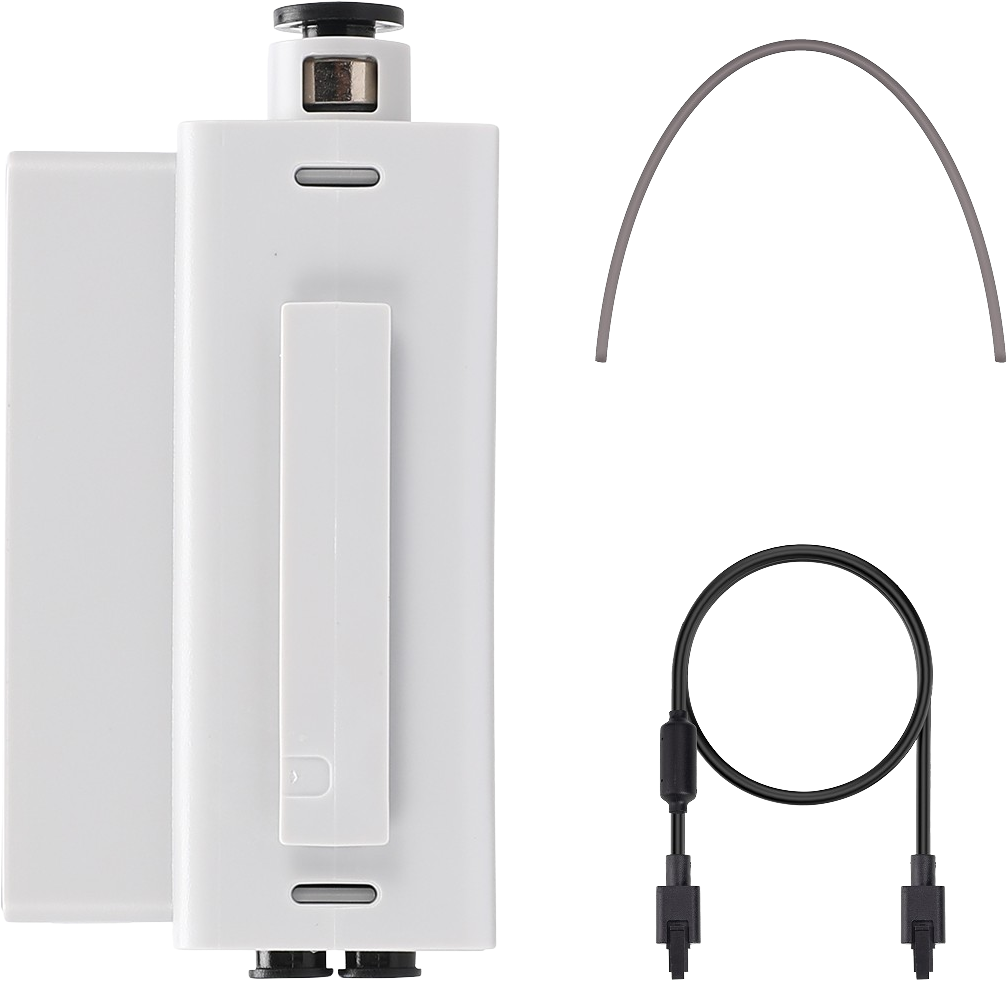

W zestawie seria X1/P1:

• 1 x AMS Hub
• 1 x kabel magistralny 2x6-pinowy, długość 1,5 m
• 1 x wąż PTFE
• 2 x śruby M3x28

W zestawie A1/A1 mini:

• 1 x AMS Hub
• 4 x Kabel Pin
• 1 x rurka PTFE, 600 mm
• 1 x rurka PTFE, 520 mm
