Revopoint MetroY Ultra, Standard Edition

Revopoint MetroY Ultra to wydajny przemysłowy skaner 3D, zaprojektowany specjalnie do precyzyjnych pomiarów, Reverse Engineering oraz kontroli jakości. Dzięki zastosowaniu najnowocześniejszej technologii laserowej oraz światła strukturalnego (Structured Light), dostarcza on niezwykle dokładne dane 3D nawet w przypadku złożonych geometrii i wymagających powierzchni.

Główne różnice między MetroY, MetroY Pro i MetroY Ultra:

5 trybów skanowania dla maksymalnej elastyczności

MetroY Ultra oferuje pięć wyspecjalizowanych trybów skanowania, aby optymalnie obsłużyć każde zastosowanie:

• 34 skrzyżowane linie laserowe: Szybkie przechwytywanie nawet błyszczących, ciemnych lub płaskich powierzchni z prędkością do 3 milionów punktów na sekundę.

• 15 równoległych linii laserowych: Precyzyjne rejestrowanie najdrobniejszych detali, krawędzi i złożonych struktur.

• Pojedyncza linia: Idealna do głębokich otworów, szczelin i trudnodostępnych miejsc.

• Tryb Auto Turntable: Zautomatyzowane skanowanie z talerzem obrotowym dla uzyskania wysoce precyzyjnych, powtarzalnych wyników za naciśnięciem jednego przycisku.

• Tryb Structured Light: Skanowanie bez użycia markerów z prędkością do 7 milionów punktów na sekundę dla szczególnie szybkiego zbierania danych.

► Uwaga! Skanowanie twarzy nie jest zalecane w żadnym z trybów, ponieważ bezpośrednie promieniowanie laserowe może stanowić zagrożenie dla oczu. Inne obszary ciała mogą być skanowane bezpiecznie przy zachowaniu zalecanej odległości roboczej. Aby wspomóc użytkownika, oprogramowanie wyświetla podczas skanowania wskaźnik odległości w czasie rzeczywistym, co pozwala stale pracować w bezpiecznym zakresie.

Najwyższa precyzja dla zastosowań przemysłowych

Dzięki dokładności objętościowej wynoszącej 0,015 + 0,04 mm x L (m), skaner rejestruje nawet złożone geometrie z najwyższą wiernością szczegółów. Wysoka częstotliwość skanowania do 90 fps umożliwia szybki, a zarazem precyzyjny workflow.

Edycja CMM dla zweryfikowanych wyników pomiarowych (TYLKO CMM Edition)

Zintegrowana walidacja CMM w wersji CMM Edition zapewnia wiarygodne dane pomiarowe bezpośrednio na miejscu. W połączeniu z certyfikowaną płytą kalibracyjną z włókna węglowego, skany są automatycznie porównywane z danymi referencyjnymi w celu zweryfikowania dokładności.
Dzięki algorytmom z certyfikatem PTB, oprogramowanie dostarcza precyzyjne, zgodne z normami wyniki pomiarów do celów zapewnienia jakości i przemysłowych procesów kontrolnych.

Skanowanie bez przygotowania

Nawet wymagające powierzchnie można zarejestrować bez problemu: Revopoint MetroY Ultra skanuje ciemne lub odbijające światło materiały bez konieczności użycia sprayu matującego, co znacznie upraszcza i przyspiesza pracę.

Praca bezprzewodowa i Live-Feedback

Dzięki Wi-Fi 6 możesz przesyłać skany w czasie rzeczywistym i śledzić je bezpośrednio na swoim urządzeniu. Dzięki Live-Feedback natychmiast rozpoznasz brakujące obszary lub martwe punkty i zoptymalizujesz zbieranie danych jeszcze podczas skanowania.

Niezawodny także na zewnątrz

Dzięki wydajnej technologii laserowej skaner pracuje niezawodnie nawet przy silnym nasłonecznieniu do 100 000 luksów. Dołączony akumulator pozwala na do 2,5 godziny bezprzewodowego skanowania (przy użyciu Battery Gripa).

Precyzyjna kalibracja dla stałych wyników

Zintegrowany system kalibracji z fotolitograficzną płytą kalibracyjną zapewnia trwałe, stabilne i powtarzalne wyniki pomiarowe.

Realistyczne tekstury i workflow Scan-to-CAD

Zintegrowana kamera HD RGB rejestruje szczegółowe tekstury kolorystyczne dla realistycznych modeli 3D. W połączeniu z oprogramowaniem Revo Measure i Revo Design, dane skanowania mogą być bezpośrednio przetwarzane – od edycji siatki (mesh), przez modelowanie parametryczne, aż po zastosowania typu Scan-to-CAD.

Właściwości Revopoint MetroY Ultra:

• przemysłowy skaner 3D z 5 trybami skanowania: 34 skrzyżowane linie laserowe, 15 równoległych linii laserowych, pojedyncza linia laserowa, tryb Auto Turntable, tryb Structured Light,
• do 7 mln punktów/s i częstotliwość skanowania 90 fps,
• dokładność objętościowa 0,015 + 0,04 mm x L (m),
• walidacja CMM z certyfikowaną płytą kalibracyjną (tylko wersja CMM Edition!),
• brak konieczności stosowania sprayu matującego,
• Wi-Fi 6 do bezprzewodowego skanowania z Live-Feedback,
• możliwość pracy nawet przy silnym nasłonecznieniu (do 100 000 luksów),
• praca na akumulatorze do 2,5 godziny,
• kamera HD RGB dla realistycznych tekstur,
• workflow Scan-to-CAD z oprogramowaniem Revo,
• idealny do Reverse Engineering, zapewnienia jakości i zastosowań przemysłowych.

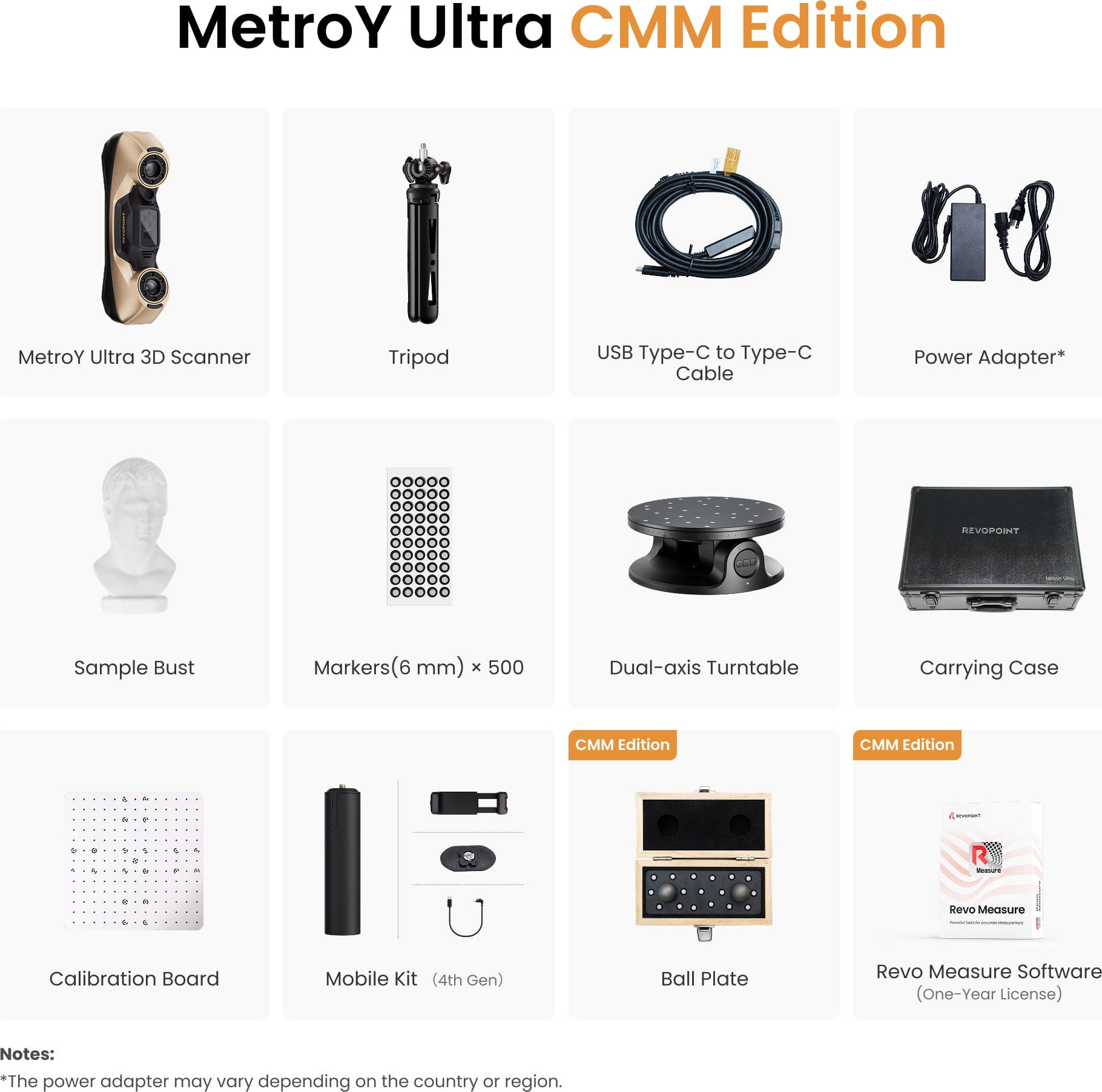

W zestawie:

► Standard Edition:

• 1 x skaner 3D MetroY Ultra
• 1 x Tripod
• 1 x kabel USB typu C na typ C
• 1 x zasilacz sieciowy
• 500 x marker, 6 mm
• 1 x Dual-axis Turntable
• 1 x walizka transportowa
• 1 x tablica kalibracyjna
• Mobile Kit (4. generacji)
• popiersie

► CMM Edition:

• 1 x skaner 3D MetroY Ultra
• 1 x Tripod
• 1 x kabel USB typu C na typ C
• 1 x zasilacz sieciowy
• 500 x marker, 6 mm
• 1 x Dual-axis Turntable
• 1 x walizka transportowa
• 1 x tablica kalibracyjna
• Mobile Kit (4. generacji)
• popiersie
• 1 x Ball Plate
• 1 x oprogramowanie Revo Measure (licencja 1-roczna)

Dane techniczne Revopoint MetroY Ultra:

Porównanie MetroY Pro vs. MetroX Pro vs MetroY Ultra:
