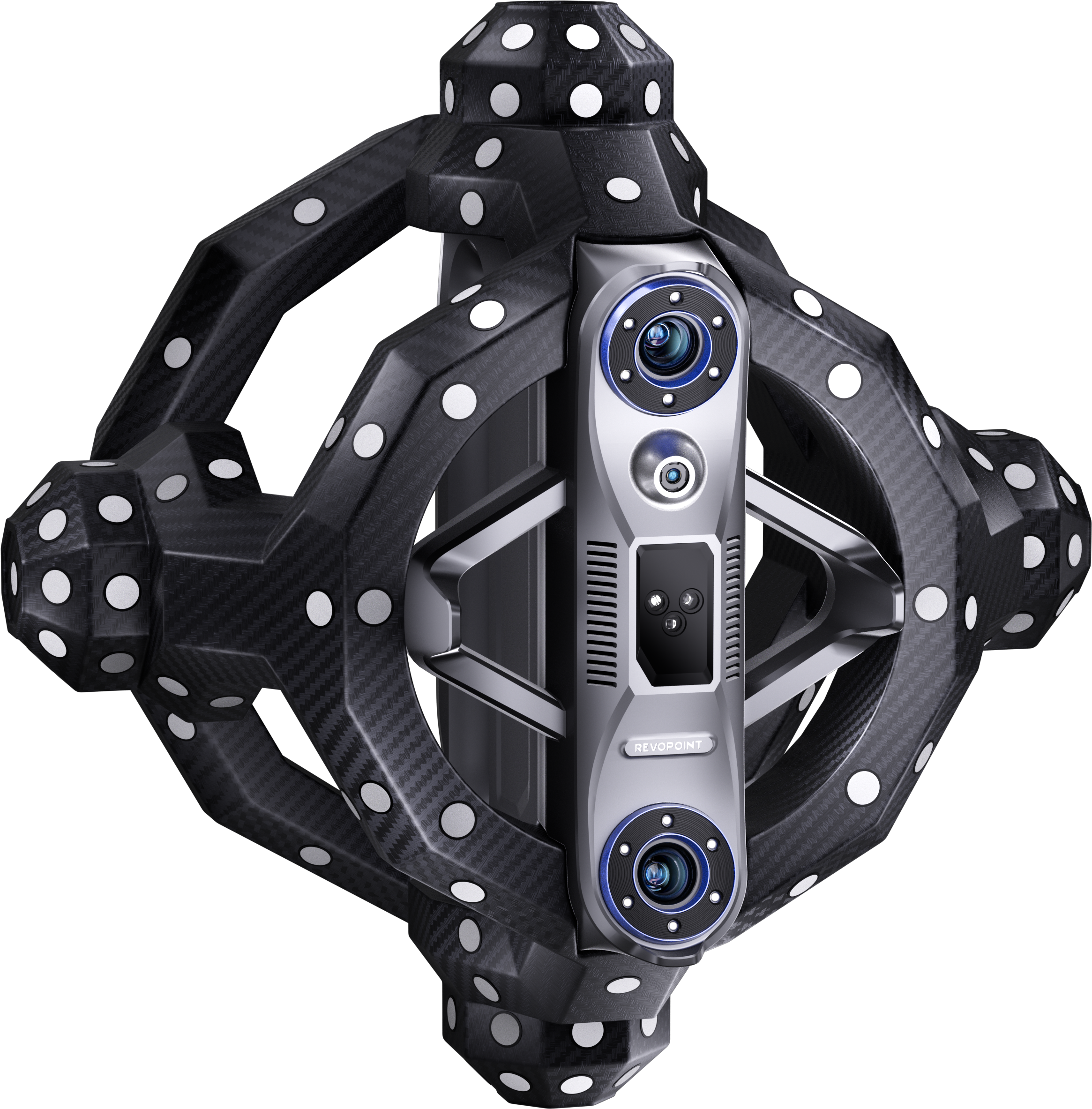

Revopoint Trackit

Revopoint3D Trackit nie tylko zapewnia precyzję, ale także myśli samodzielnie – od automatycznej kalibracji po bezproblemową integrację z konfiguracją robota. Zarówno w trybie ręcznym, jak i z optycznym śledzeniem, Trackit gwarantuje stabilne, powtarzalne rezultaty – wydajne, elastyczne i do wykorzystania w warunkach przemysłowych!

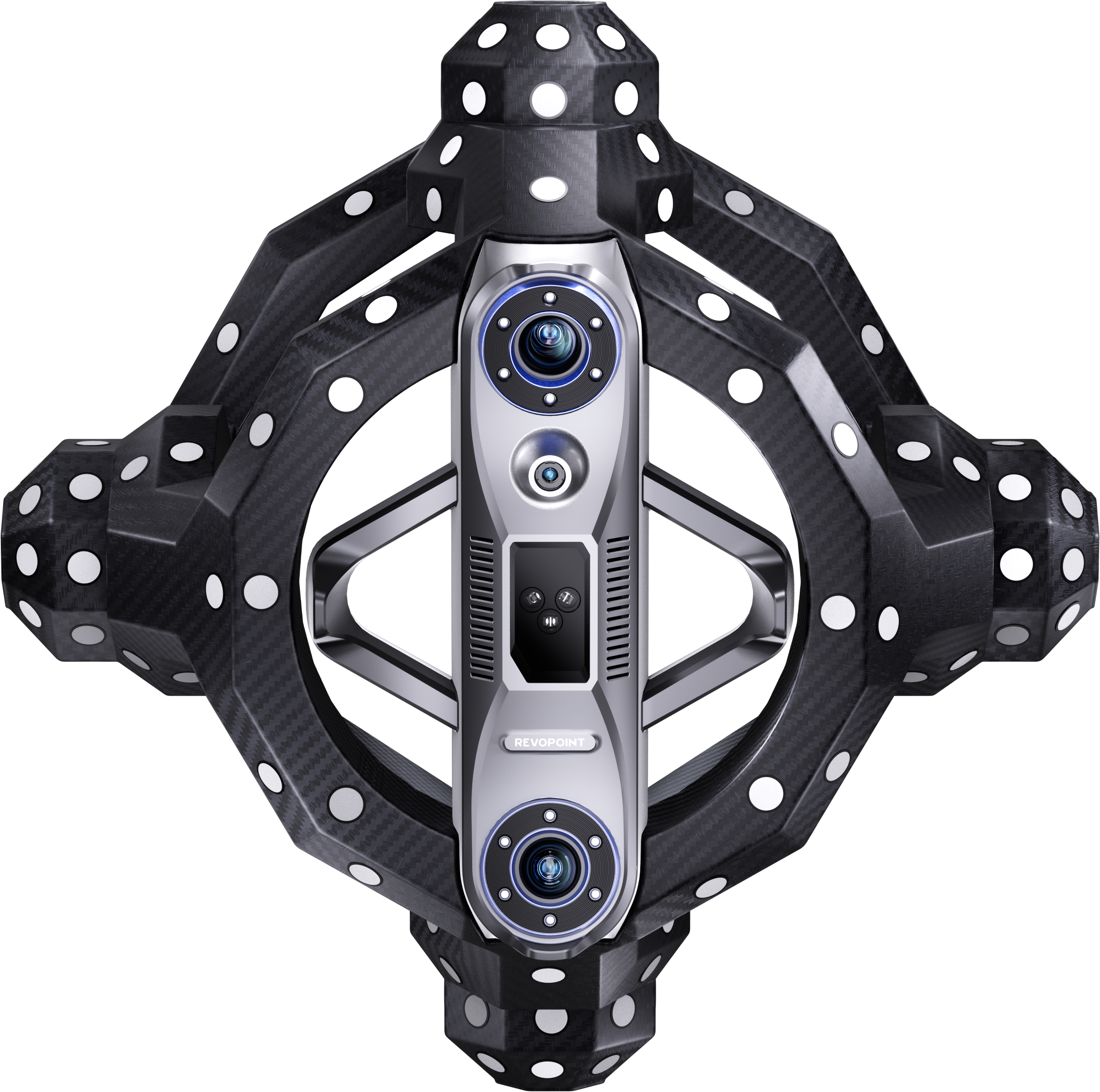

Najwyższa jakość skanowania dzięki podwójnemu laserowi

Dzięki dwóm trybom niebieskiego lasera Trackit dopasowuje się do każdej powierzchni i geometrii:

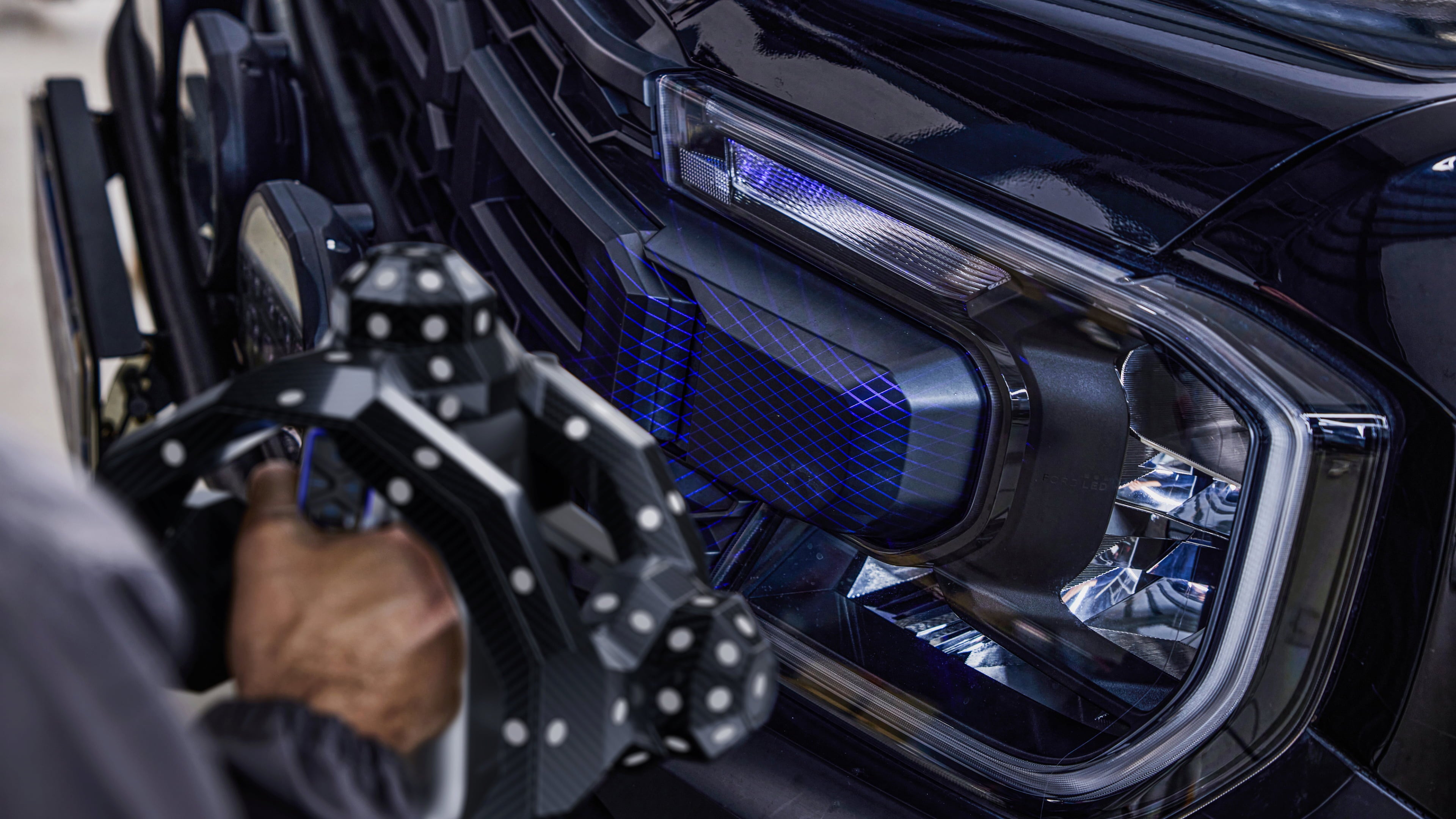

► Tryb 30 Cross Line: Do szybkiego i kompleksowego skanowania – nawet w przypadku ciemnych lub odblaskowych materiałów.

► Tryb pojedynczej linii: Niezawodnie rejestruje głębokie szczegóły, takie jak otwory, koła zębate, szczeliny i wgłębienia.

Elastyczne skanowanie ze stacją bazową lub bez niej

Trackit oferuje dwa elastyczne tryby pracy:

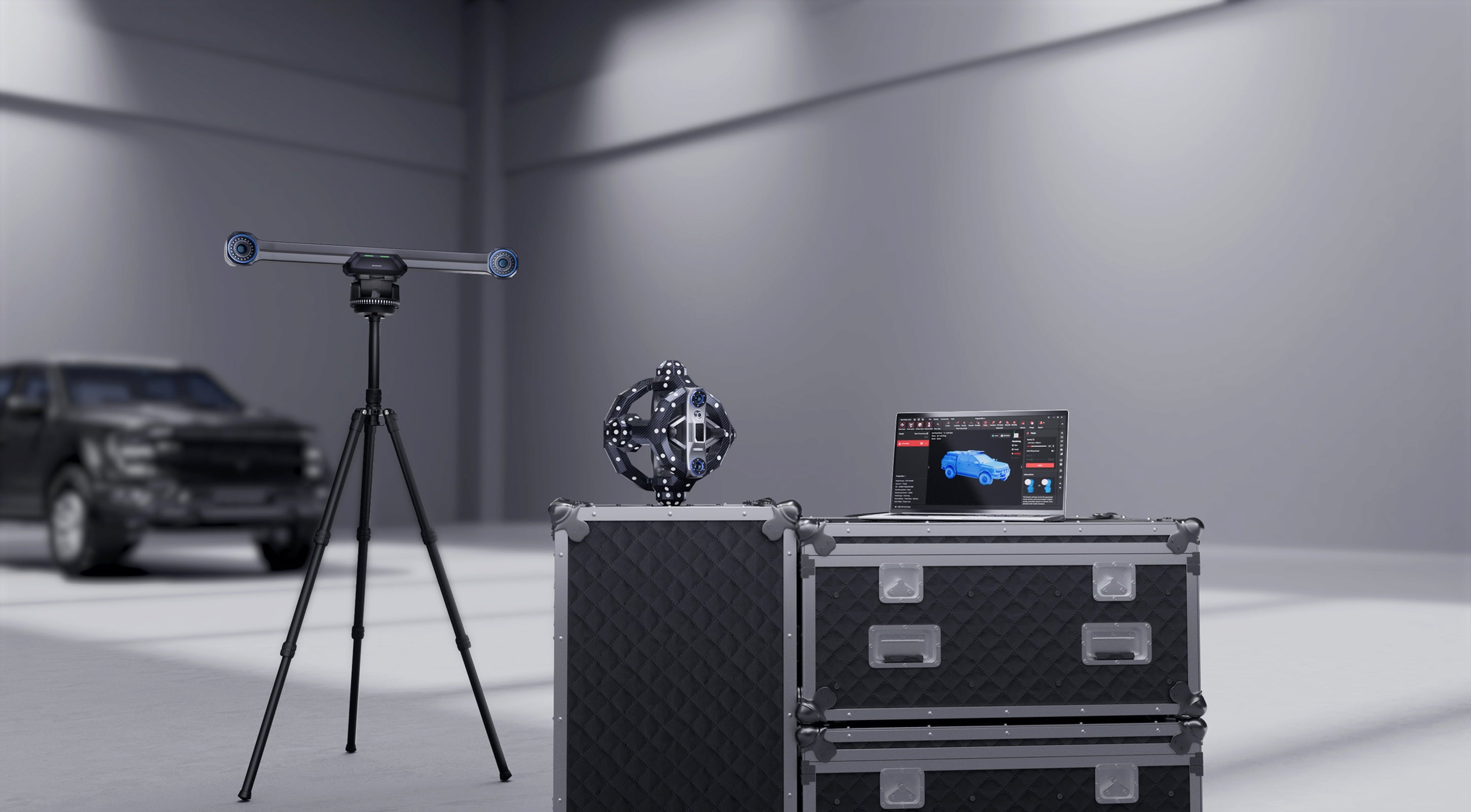

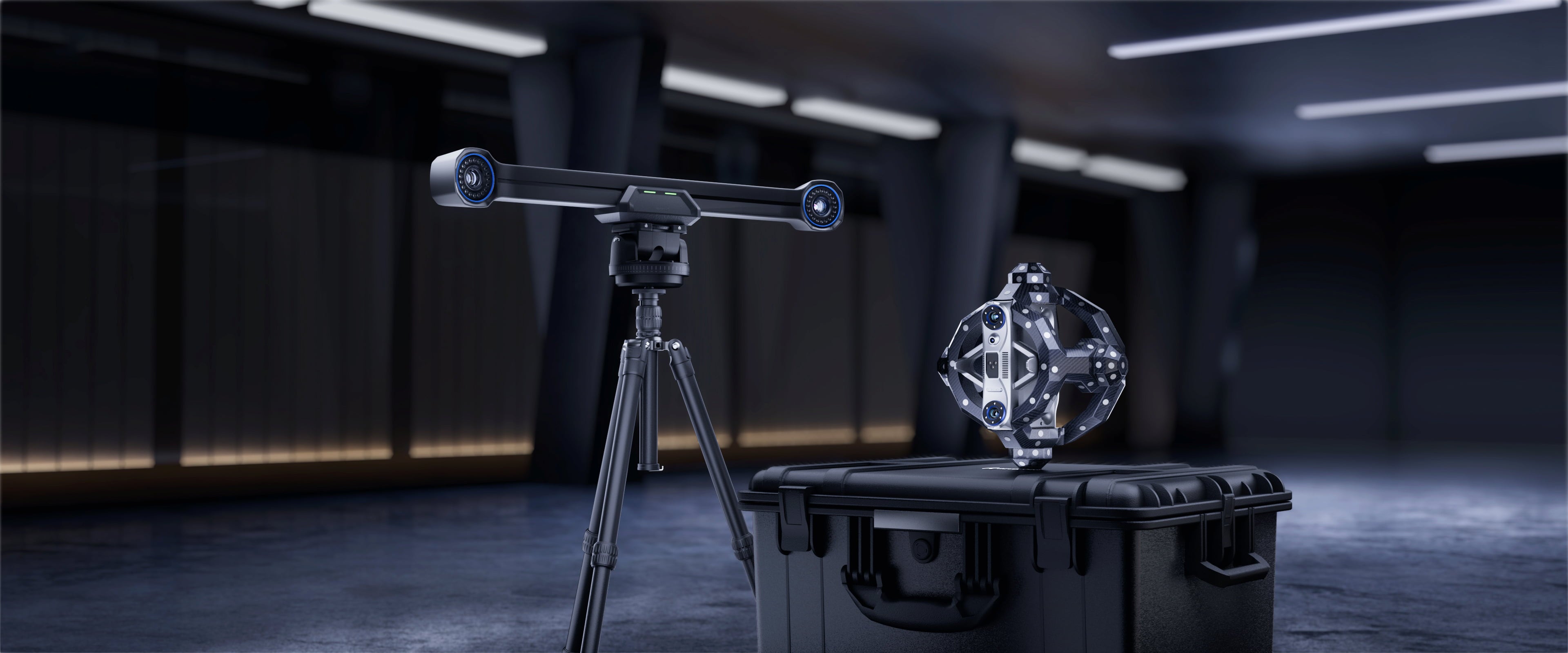

► Śledzenie optyczne za pomocą stacji śledzącej z dwiema kamerami – idealne w przypadku dużych obiektów.

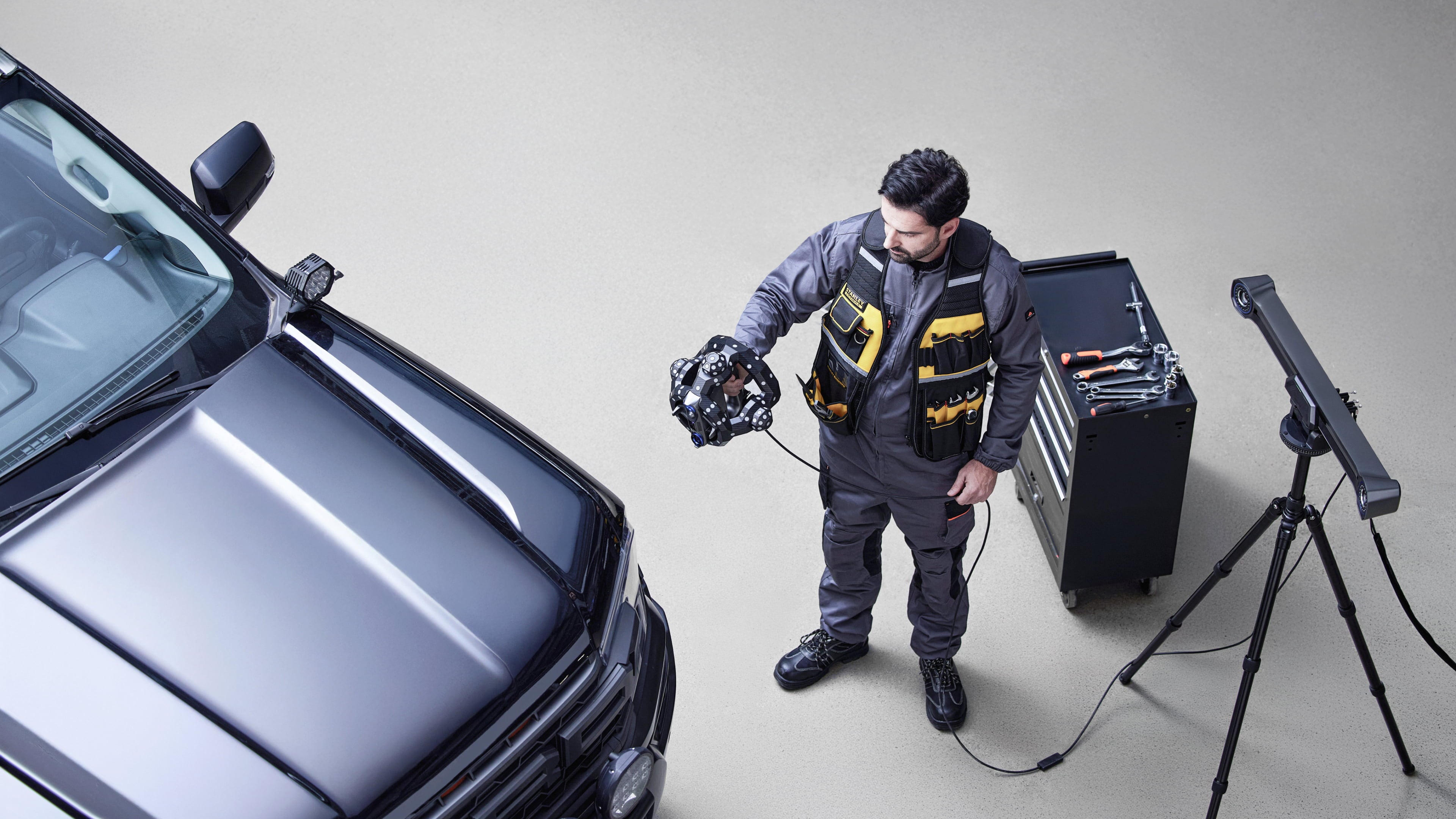

► Samodzielna obsługa ręczna – do miejsc trudno dostępnych lub wewnątrz budynków, gdzie stacja bazowa nie ma linii wzroku.

Pozyskiwanie danych bez markerów i modułowa konstrukcja dla dużych obiektów

Dokładna lokalizacja w czasie rzeczywistym eliminuje potrzebę wyznaczania celów.
Trackit działa całkowicie bez znaczników i umożliwia płynne skanowanie 3D obiektów o wymiarach od 10 mm do 6 m.

Dzięki technologii leapfrogging stację bazową można przesuwać krok po kroku wokół obiektu – system bloków kotwiących zapewnia precyzyjne połączenie ramy i całkowite pokrycie powierzchni.

• Maksymalny obszar śledzenia: 3260 x 2845 mm (w odległości 4 m)
• Prędkość pomiaru: do 1,5 miliona punktów na sekundę
• Odległość robocza: 1,5 – 4 m
• Zasięg kabla: 6 m

Automatyczna kalibracja gimbala

Trackit wykorzystuje inteligentny, dwuosiowy system gimbala do w pełni automatycznej kalibracji. Oszczędza to czas, zmniejsza liczbę błędów operatora i zapewnia spójne, precyzyjne wyniki pomiarów – nawet podczas wykonywania wielu zdjęć z różnych perspektyw.

Rozszerzona funkcjonalność dzięki przechwytywaniu tekstur

Zintegrowana kamera RGB o wysokiej rozdzielczości rejestruje realistyczne tekstury, idealne do wizualizacji lub dalszej analizy za pomocą Revo Measure (np. w raportach z inspekcji z danymi wymiarowymi).

Można zautomatyzować za pomocą interfejsu robotyki

W połączeniu z ramieniem robota współpracującego (6-osiowym) Trackit może być obsługiwany jako w pełni zautomatyzowany system skanowania:

• Średnica obiektu: do 0,5 m
• Dokładność objętościowa: do 0,05 mm
• Zastosowanie: automatyczne pozyskiwanie chmur punktów o złożonych geometriach.

Zintegrowany monitoring temperatury

Kilka niezwykle czułych czujników stale monitoruje temperaturę skanera i urządzenia śledzącego, zapobiegając wahaniom temperatury i zapewniając stałą, wysoką dokładność.

Dodatkowe funkcje:

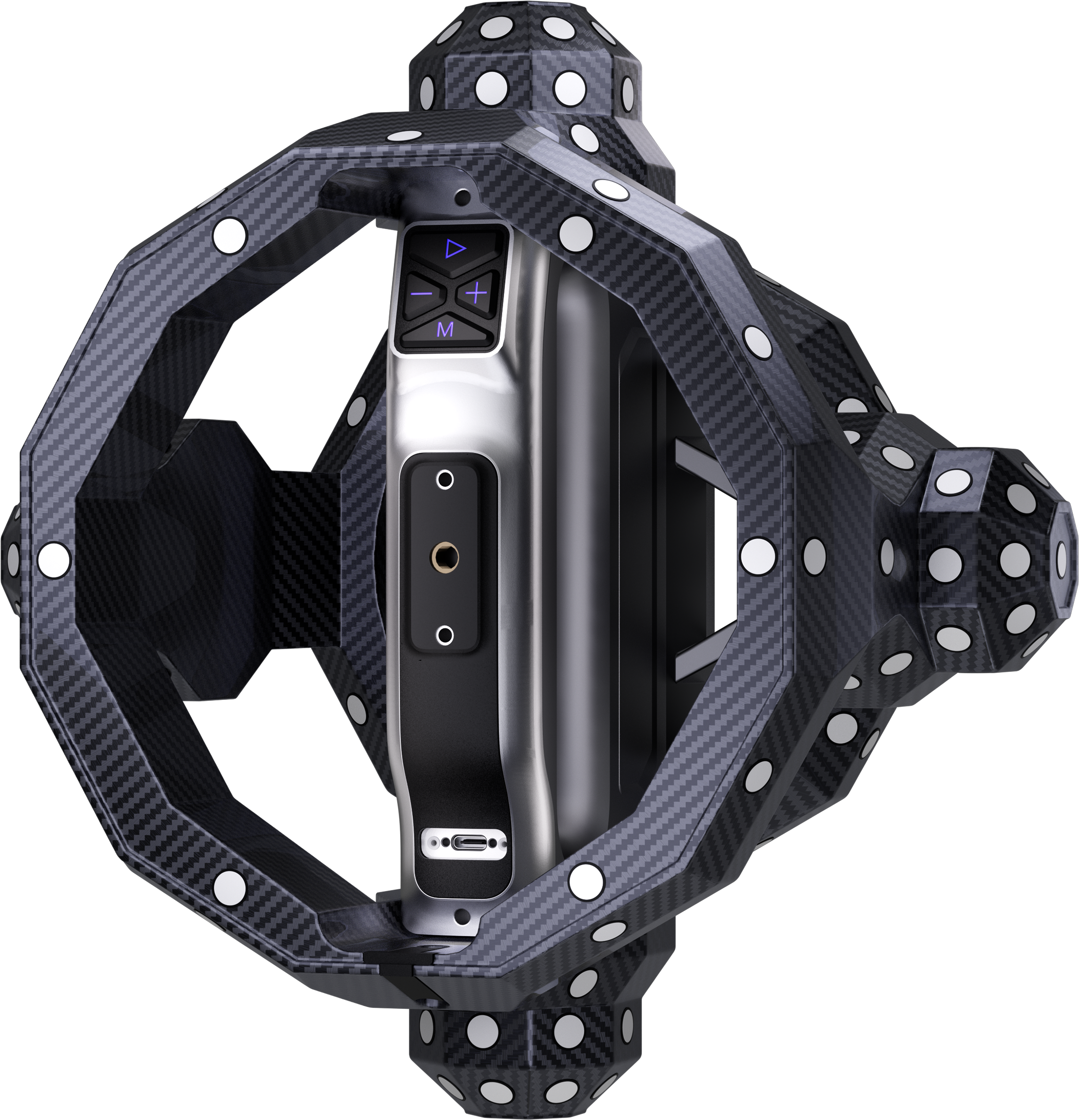

• Solidna konstrukcja obudowy z ramą wzmocnioną włóknem węglowym,
• Bezpłatne oprogramowanie Revo Trackit z monitorowaniem chmury punktów w czasie rzeczywistym i zaawansowanymi parametrami skanowania zapewniającymi optymalną kontrolę.

W zestawie:

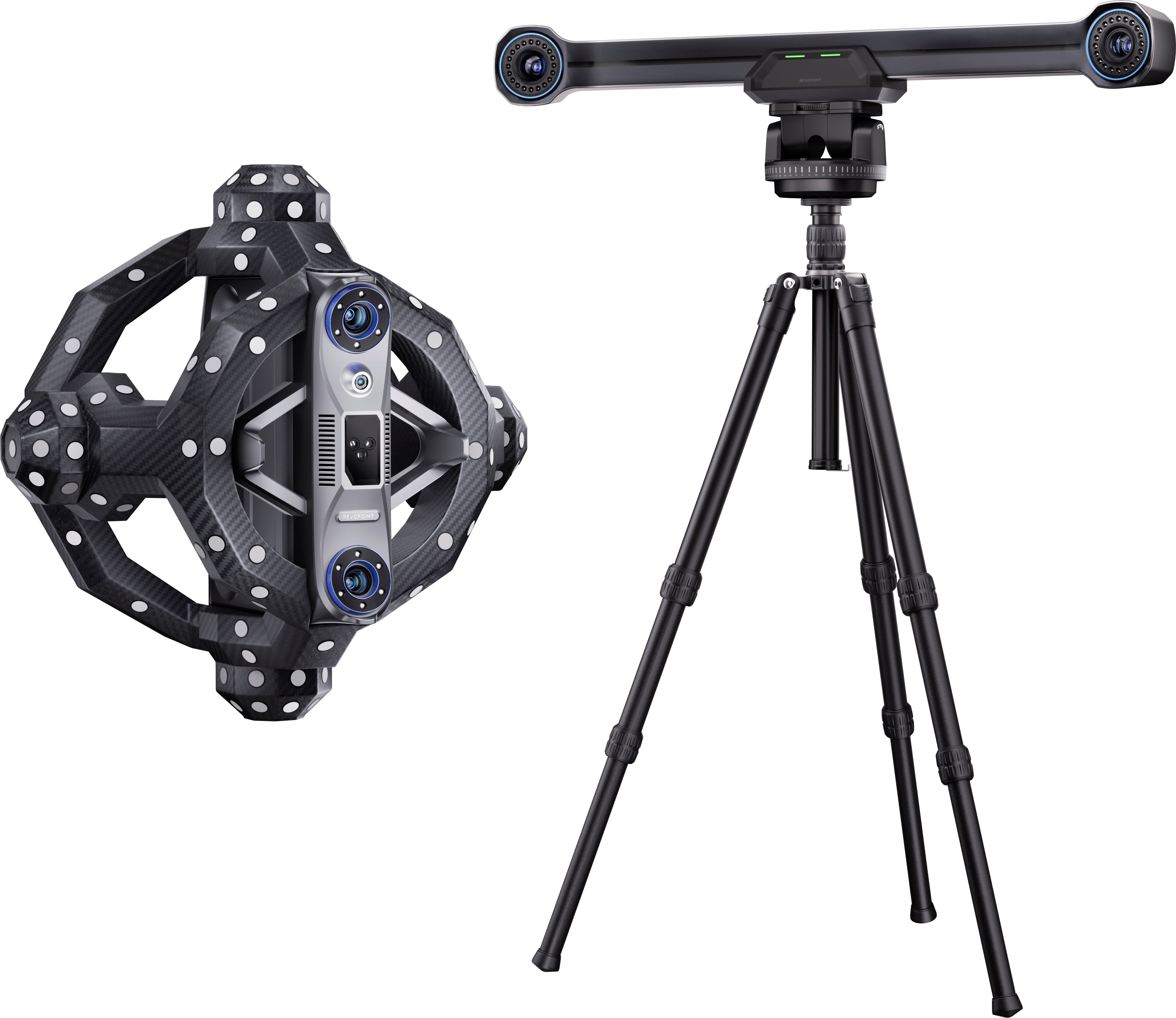

• 1 x skaner
• 1 x Tracker
• 1 x jednostka automatycznej kalibracji skanera (gimbal dwuosiowy)
• 1 x jednostka automatycznej kalibracji Tracker (gimbal dwuosiowy)
• 1 x statyw śledzący
• 1 x płytka kalibracyjna
• 1 x pręt kalibracyjny
• 1 x statyw do płytki kalibracyjnej
• 1 x statyw do skanera
• 1 x zasilacz
• 1 x kabel PC (niebieski)
• 1 x kabel skanera (czarny)
• 1 x kabel do gimbala skanera (złoty)
• 1 x kabel Tracker Gimbal (złoty)
• opaski kablowe
• 20 x znaczników magnetycznych
• 8 x bloków kotwiących magnetycznych
• 1 x podkładki pozycjonujące
• 1 x adapter skanera
• 1 x pamięć USB
• 1 x walizka transportowa z kółkami do trackera
• 1 x walizka transportowa z kółkami do skanera

Dane techniczne:

► Skanery:

► Trackit:
